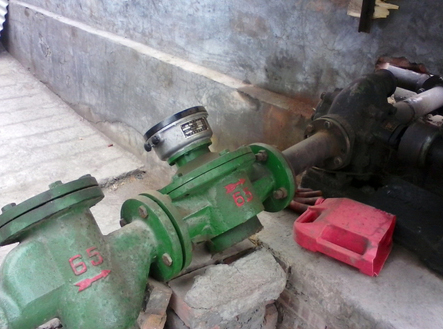

廢油流量計產品概述

流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。橢圓齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

廢油流量計產品特點

1、測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。

2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此測量介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。

3、計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。

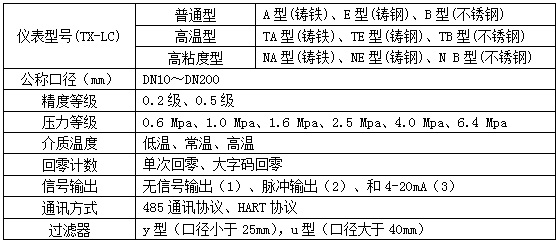

廢油流量計的主要技術參數

口徑從10~150mm；

外殼材質有多種供選擇：鋁、不銹鋼及中高壓不銹鋼、PPS、青銅等；

軸承材質有多種供選擇：陶瓷、青銅、哈氏合金、碳化物、PPS、不銹鋼等；

軸的材質：316不銹鋼；

O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；

量程比10：1,*大可達50：1；

精度為±1%和±0.5%兩種，重復性±0.03%；

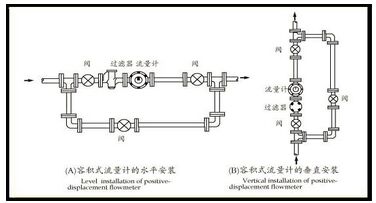

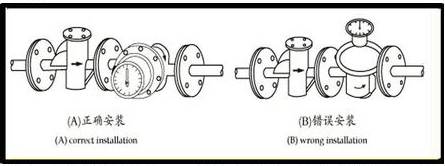

安裝時直管段要求：5D＋3D，需加裝過濾器；

粘度*高可達1,000 000CP；

壓力等級*高可達551bar；

耐溫等級*高可達-10~60℃；

廢油流量計的結構及工作原理

1、工作原理

液體流量的計量是在測量室內完成的。在測量室內有一對橢圓齒輪，在進口與出口兩端液體壓差作用下，一對橢圓齒輪在轉軸上不停地轉動，測出其轉數

即可知道流經儀表液體的總量。

如圖所示，一對橢圓齒輪A、B 把進口與出口分開，在齒輪A 與計量室內壁形成一個新月形空間的液體--稱為“一份”(圖上以陰影表示)。齒輪A 有一轉動力矩，而齒輪B上總力矩等于零。齒輪A 帶動齒輪B 轉動。圖是兩輪的中間位置，當轉動到位置如圖1c)所示時，齒輪A 失去了轉動力矩，而齒輪B 獲得了轉動力矩，齒輪B 帶動齒輪A 轉動，如圖所示。

2、結構

LC型橢圓齒輪流量計主要由計量室、密封機構和計數機構組成。

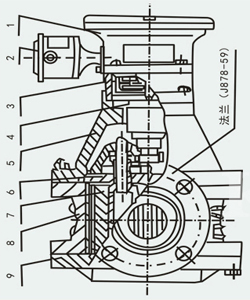

1、計量室：儀表軀殼①(圖2、圖3，以下同)由鑄鐵制成，它的內腔與蓋板④組成測量室。測量室內有兩根不銹鋼軸②，一對橢圓齒輪③就套在軸上，靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經新月形空腔計量后送到出口處，每旋轉一周，累計出四倍新月型空間的體積。橢圓齒輪與測量室內壁的間隙很小，僅幾十微米，以減少儀表的泄漏量。

2、密封機構：儀表的測量室是封閉的。小口徑流量計采用永久性磁性密封機構(見圖2)：由隔板⑧將主動永久磁鐵⑥、被動永久磁鐵⑦分開。該結構靈敏度高，密封可靠；大口徑流量計采用聚四氟乙烯塑料作填料密封(見圖3)：通過調節螺母③來改變彈簧⑦的壓縮量，使密封襯墊⑥伸張，達到密封目的。該結構比較簡單，調整方便。

3、計數機構：儀表的計數機構包括傳統輪系、傳動比調整機構和結算機構。一對橢圓齒輪旋轉的總數、以及旋轉的快慢經傳動輪系⑩變速后傳遞給結算機構(11)的指針及字輪，即可知道通過管道中的液體總量和瞬時流量。傳動比調整機構則用來調整修正儀表誤差。

LCB型橢圓齒輪流量計，是在LC 型橢圓齒輪流量計數機構中安裝上電脈沖發信器，即在LC 型流量計密封處的傳動軸上安裝了一塊帶有永久磁鐵的圓盤，新型磁敏感集成傳感器安裝在計數器上。該傳感器具有壽命長、抗干擾能力強、工作頻率寬、無火花、不怕油污和灰塵、體積小、安裝方便等優點，當磁鐵接近于它的感應面達到動作距離時，即可無接觸地產生可靠的檢測信號。

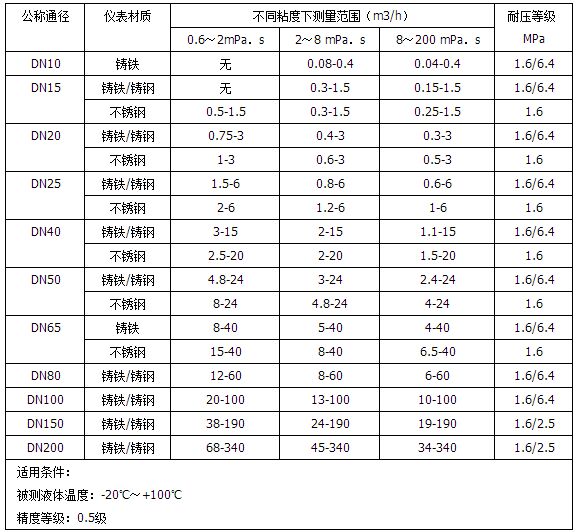

廢油流量計流量范圍

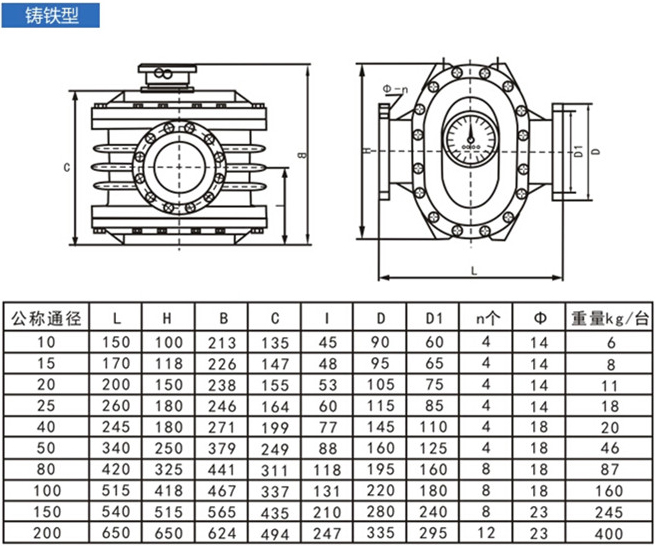

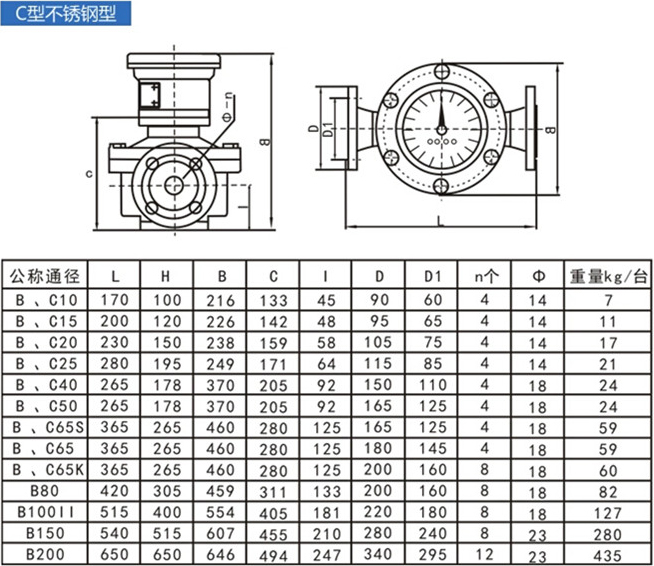

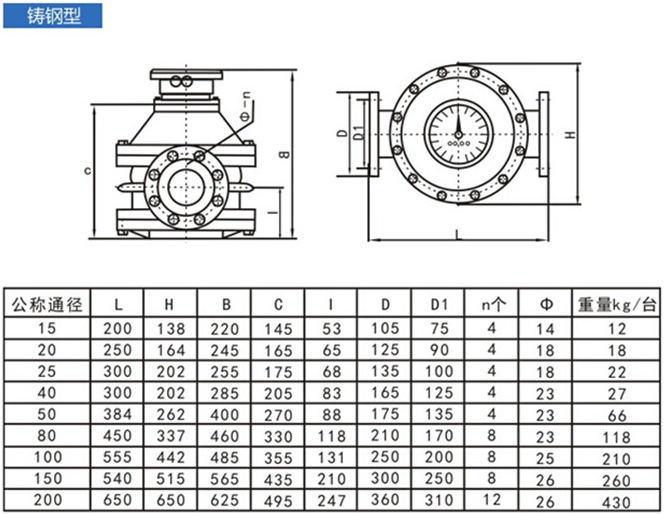

廢油流量計外形尺寸
