當前位置:*頁>>產品展示>>流量計系列>>氣體流量計>>乙烷流量計

乙烷流量計

乙烷流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LUGB
  • 測量范圍:5-11000m3/h
  • 精度等級:1.5級、1.0級
  • 公稱通徑:DN20~DN1200
  • 適用介質:氣體、液體、蒸汽
  • 工作壓力:1.6MPa~10MPa
  • 工作溫度:-80℃~450℃
  • 供電方式:24VDC 鋰電池
  • 訂貨號:VXAPPIXNM494
乙烷流量計概述
渦街流量計是采用壓電應力式傳感器,性能可靠性高,可在-20℃~+250℃的流體溫度范圍內工作。工作壓力損失較小,量程范圍寬,對空氣測量量程比可達30比1,渦街流量計測量技術成熟的產品。具備了模擬標準信號、數字脈沖信號輸出,可以與計算機等數字系統配套使用,是一種比較先進、理想的測量?jī)x器。
渦街流量計廣泛用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質,精度高,在測量流體體積流量時不受流體密度、壓力、溫度、粘度等參數的影響,可靠性高,維護量小,能長期穩定。

乙烷流量計產品圖


乙烷流量計產品特點
1、渦街流量計的傳感器的通用性很強,從而使傳感器具有良好的互換性采用先進數控設備加工傳感器的表體和旋渦發生體等,確保加工精度,從而使零部件(特別是旋渦發生體)的通用性強,從而真正做到不會因零部件的更換而影響傳感器的重復性和精度;能產生強大而穩定的渦街信號。
2、結構簡單牢固,無可動部件,可靠性高,使用維護方便。
3、檢測元件不與介質接觸,性能穩定,使用壽命長 傳感器采用檢測探頭與旋渦發生體分開安裝,而且耐高溫的壓電晶體密封在檢測探頭內,不與被測介質接觸,所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。
4、輸出與流量成正比的脈沖信號或模擬信號,無零點漂移,精度高,方便與計算機聯網
5、測量范圍寬,量程比可達1:10
6、渦街流量計測量體積流量時不需補償,渦街輸出的信號實際上是與流速成線性關系的,也就是與體積流量成正比。壓力和溫度補償?shù)哪康氖菫榱说玫搅黧w的密度,乘以體積流量就得到質量流量,若測量氣體的體積流量就不需要補償了。
7、壓力損失小。用口徑DN50的渦街流量計測量可燃?xì)怏w的流量,若管道內的*大流量Qmax =200m3/h時,傳感器的壓力損失是:△P =1.08×10-6 ρv2(kPa)= 0.605 KPa
8、在一定的雷諾數范圍內,流量特性不受流體壓力、溫度、黏度、密度、成分的影響,僅是與旋渦發生體的形狀和尺寸有關。
9、應用范圍廣,蒸汽、氣體、液體流量均可測量。


乙烷流量計參數
1、測量介質: 氣體、液體、蒸汽
2、連接方式:法蘭卡裝式、法蘭式、插入式
3、口徑規格:法蘭卡裝式口徑選擇 25,32,50,80,100
4、法蘭連接式口徑選擇:100,150,200
5、流量測量范圍:正常測量流速范圍 雷諾數1.5×104~4×106;氣體5~50m/s;液體0.5~7m/s;
6、測量精度:1.0級 1.5級
7、被測介質溫度:常溫-25℃~100℃,高溫-25℃~150℃ -25℃~250℃
8、輸出信號:脈沖電壓輸出信號 高電平8~10V 低電平0.7~1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號:4~20 mA,傳輸距離為1000m
11、儀表使用環境 溫度:-25℃~+55℃ 濕度:5~90% RH50℃
12、材質:不銹鋼, 鋁合金
13、電源:DC24V或鋰電池3.6V
14、防爆等級:本安型iaIIbT3-T6,防護等級 IP65

乙烷流量計口徑與流量范圍
                    儀表口徑
(mm)
                    液體                    氣體和蒸汽
                    測量范圍
(m/h)
                    輸出頻率范圍
(Hz)
                    測量范圍
(m/h)
                    輸出頻率范圍
(Hz)
                    15                    0.3-6                    36-446                    2.4-36                    260-1600
                    20                    0.6-40                    32-396                    4-50                    230-1360
                    25                    1.2~16                    25~336                    8.8~55                    190~1140
                    32                    1.5-20                    16-286                    10-160                    160-1090
                    40                    2~40                    10~200                    27~205                    140~1040
                    50                    3~60                    8~160                    35~380                    94~1020
                    80                    6.5~130                    4.1~82                    86~1100                    55~690
                    100                    15~220                    4.7~69                    133~1700                    42~536
                    150                    30~450                    2.8~43                    347~4000                    33~380
                    200                    45~800                    2~31                    560~8000                    22~315
                    250                    65~1250                    1.5~25                    890~11000                    18~221
                    300                    95~2000                    1.2~24                    1360~18000                    16~213
                    (300)                    100~1500                    5.5~87                    1560~15600                    85~880
                    (400)                    180~3000                    5.6~87                    2750~27000                    85~880
                    (500)                    300~4500                    5.6~88                    4300~43000                    85~880
                    (600)                    450~6500                    5.7~89                    6100~61000                    85~880
                    (800)                    750~10000                    5.7~88                    11000~110000                    85~880
                    (1000)                    1200~1700                    5.8~88                    17000~170000                    85~880
                    >(1000)                    協議

                    協議



乙烷流量計選型說明
正確的選用渦街流量計是保證用好渦街流量計的前提條件,需要考慮重要因素:通經(DN)、安裝方式、介質溫度、輸出信號、介質種類
注意事項
1、在流量計上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門。
2、豎直安裝通常是優先選擇的,向上游動的流體能確保儀表總是滿管,且介質中的成分能夠均勻分布。
3、在易于振動的長管路中進行安裝時,應在流量計的上下游安裝消除器。
4、對于氣的應用,儀表安裝應避免安裝在U形彎底部,避免因吸收冷凝而在開車時導致的水錘現象,水錘的強度導致傳感機構過分受力,致使傳感器永久損壞。
5、面對如此眾多品種的氣體流量計,對于一般用戶選型成了一個難題。如何科學地、客觀地選出*好的流量計是需要關注的一個問題。我們認為選型應當遵循適當?shù)囊?guī)則,盡量避免廠商的誤導宣傳,為自己找到一種恰到好處的渦街流量計,它就是自己的理想流量計。
選型可按五個方面進行:流量計性能方面、流體特性方面、安裝條件方面、環境條件方面和經濟因素方面。各方面的考慮因素如下:
1.流量計性能方面:精確度、重復性、線性度、范圍度、壓力損失、上下限流量、信號輸出特性、響應時間等;
2.流量計流體特性方面:流體壓力、溫度、密度、粘度、潤滑性、化學性質、磨損、腐蝕、結垢、臟污、氣體壓縮系數、等熵指數、比熱容、電導率、聲速、混相流、脈動流等;
3.流量計安裝條件方面:管道布置方向、流動方向、上下游管道長度、管道口徑、維護空間、管道振動、接地、電源、輔屬設備(過濾、排污)、防爆等;
4.流量計經濟因素方面:購置費、安裝費、維修費、校驗費、使用壽命、運行費(能耗)、備品備件等。


代號
                通徑                流量范圍㎡/h
                LUGB-25                DN25                1~12(液體)                10~100(氣體)
                LUGB-32                DN32                1.5~23(液體)                15~150(氣體)
                LUGB-40                DN40                2.4~32(液體)                22.6~150(氣體)
                LUGB-50                DN50                4~50(液體)                35~350(氣體)
                LUGB-65                DN65                6.3~184(液體)                60~600(氣體)
                LUGB-80                DN80                10~130(液體)                90~900(氣體)                注:1.蒸汽流量請查看表3
                LUGB-100                DN100                20~200(液體)                140~1400(氣體)                2.DN250~DN600可按客戶要求訂貨
                LUGB-125                DN125                31~310(液體)                220~1450(氣體)                3.DN300以上口徑推薦使用插入式渦街流量計可定制
                LUGB-150                DN150                45~450(液體)                300~3000(氣體)
                LUGB-200                DN200                80~800(液體)                550~5500(氣體)
                LUGB-250                DN250                150~1500(液體)                880~8800(氣體)
                LUGB-300                DN300                200~2000(液體)                1300~13000(氣體)
                LUGB-300                DN300                100~1500(液體)                1560~15600(氣體)
                LUGB-400                DN400                180~3000(液體)                2750~27000(氣體)
                LUGB-500                DN500                300~4500(液體)                4300~43000(氣體)
                LUGB-600                DN600                450~6500(液體)                6100~61000(氣體)
                LUGB-800                DN800                750~10000(液體)                11000~110000(氣體)
                LUGB-1000                DN1000                1200~1700(液體)                17000~170000(氣體)
                                 代號                功能1
                N                無溫壓補償
                Y                有溫壓補償
                                 代號                輸出型號
                F1                4-20mA輸出(二線制)
                F2                4-20mA輸出(三線制)
                F3                RS485通訊接口
                F4                頻率輸出
                                 代號                被測介質
                J1                液體
                J2                氣體
                J3                蒸汽
                                 代號                連接方式
                L1                法蘭卡裝式
                L2                法蘭連接式
                L3                插入式
                                 代號                功能2
                E1                1.0級
                E2                1.5級
                T1                常溫
                T2                高溫
                T3                蒸汽
                P1                1.6MPa
                P2                2.5MPa
                P3                4.0MPa
                D1                內部3.6V供電
                D2                DC24V供電
                B1                不銹鋼
                B2                碳鋼


1、具有精度高、抗振動、抗干擾、維護方便的特點,適合于各種使用蒸汽、氣體工況下的流量計量。
2、傳感器和流量顯示儀及補償方式合稱為則為渦街流量計的典型代表。
3、傳感器是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的新型流量?jī)x表。

乙烷流量計的安裝
1、傳感器可安裝在室內,也可安裝在室外。環境條件要符合要求。
2、傳感器應安裝在水平、垂直或傾斜(流體的流向自下而上)的與其公稱通徑相應的管道上。
3、傳感器應避免安裝在有機械振動的管道上。當振動不可避免時,應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
4、傳感器應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
5、被測介質含有較多雜質時,應在傳感器上游直管段要求的長度以外加裝過濾器。
6、流量計的上、下游應配置一定長度的直管段,直管段的內壁應清潔、光滑,無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內,應充滿被測液體。
7、直管段內徑盡可能與傳感器通徑一致,若不能一致,應采用比傳感器通徑略大的管徑,誤差要≤3%并不超過5mm。

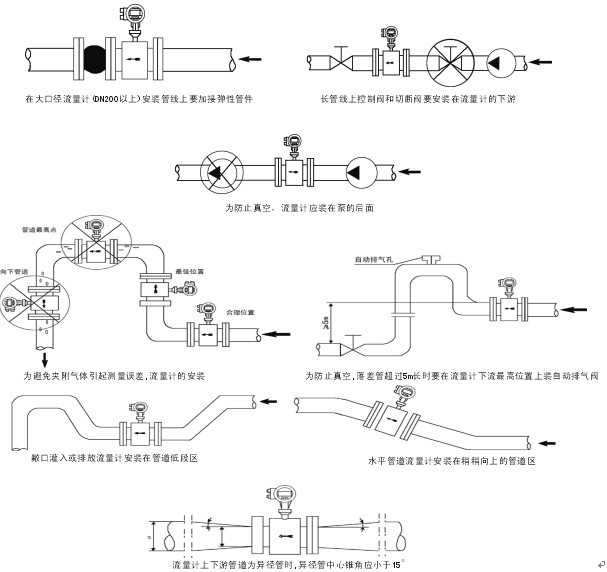

乙烷流量計安裝注意事項圖
