污水管道流量計的應用在工業計量中越來越廣泛和重要，由于其性能和特點，受眾多用戶的青睞，特別是在酸、堿、鹽等腐蝕性介質中，黏度較大，懸浮物較多的復雜成分中，流量的測量*選污水管道流量計，目前在我單位的生產工藝中的流量測量系統采用了污水管道流量計，但由于工況和周圍環境等的原因，而引起了一些污水管道流量計測量不準、測量不穩定等現象，針對這些現象進行分析和探討。以及采用相應的對策，來解決上述問題。
污水管道流量計的工作原理是基于法拉*電磁感應定律。在測量管內的導電介質相當于法拉*試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電*測量產生的感應電壓。

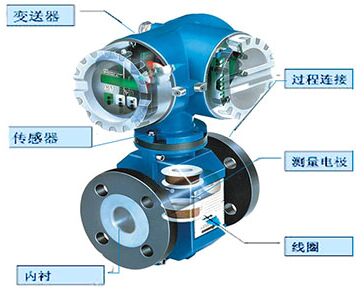

在結構上由電磁流量傳感器和轉換器兩部分組成。傳感器安裝在工業過程管道上，它的作用是將流進管道內的液體體積流量值線性地變換成感生電勢信號，并通過傳輸線將此信號送到轉換器。轉換器安裝在離傳感器不太遠的地方，它將傳感器送來的流量信號進行放大，并轉換成流量信號成正比的標準電信號輸出，以進行顯示，累積和調節控制。
污水管道流量計的基本原理
1、測量原理
根據法拉*電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端即產生感生電勢e，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的長度L及導體的運動速度u成正比，如果B， L，u三者互相垂直，則
e＝Blu
與此相仿．在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，由上式可見，體積流量qv與感應電動勢e和測量管內徑D成線性關系，與磁場的磁感應強度B成反比，與其它物理參數無關．這就是污水管道流量計的測量原理．

不確定產生的原因及對策由測量工作原理我們得知，污水管道流量計是通過測量流體的速度v根據Q=A.v求得流量Q其中A為污水管道流量計的截面積。在測量新液、上清液流量時，我們發現在污水管道流量計投入運行的初期，測量流量相當準確，但時間一長發現流量示值慢慢大于實際值，產生偏差，為此認真的校驗轉換器和二次儀表，發現轉換器和二次儀表一切正常，這表明傳感器有了問題，這就是傳感器測量出來的速度有了偏差，因此在污水管道流量計測量過程中出現了偏差。在設計和計算時都視面積A為常數，即流通面積不變，如果流速VT問題，導致測量值出現偏差，對這個問題在起初我們未找到真正的原因，但在一次送液管道的檢修時，發現送液管道和污水管道流量計管內結晶和污染非常嚴重，有兩個管道結晶分別達到20mm和18mm這就大大的減少了流通面積，這表明污水管道流量計流通面積在運用中由于介質的結晶和污染，逐漸減小，而且結晶和污染的速度與送液是否正常有關，因此在這種場合中使用污水管道流量計要對其流通面積經常校正，才能使污水管道流量計測量值正確可靠，為什么會出現上述測量值大于實際值的問題呢，這是由于流通面積逐暫減小，而流速卻逐暫增大，這樣Q=A.著V！大而增大，而流通面積A在設計和計算時都視為定值，這就造成值的增大，為了解決這一問題，必須對污水管道流量計應用過程的流速面積進行測量，但在應用過程中，對流速面積進行直接測量存在一定困難，而且測量一定要非常準確住要由于結晶不一定是同心）為此經過認真的研究，認為污水管道流量計雖然由于結晶其流速面積變小，但其測量流體的流速是正確的。因此，我們采用了實物標定法，根據流體在一定時間內流過污水管道流量計實際體積V（采用容積法測量）以及污水管道流量計實際測到的流速V由V=A.v這個計算分式，我們可以求得實際流通面積A再根據A確定出*大流速對應的*大流速值，調整*大流速的設定值（卩調整量程），這樣可以在不進行清理結晶和污染的情況下，污水管道流量計還可以進行檢測，并保持高的精度，為工藝生產提供了準確、可靠的數據，滿足了工藝生產及控制的要求。
不穩定產生的原因及對策污水管道流量計不穩定主要表現在測量信號波動很大，而且沒有規律。而引起波動的原因很多，有電磁干擾、介質流動的流型紊亂以及工頻電位等的影響。
由于污水管道流量計是一種以測量速度的原理進行測量的儀表，由上述測量原理我們得知，VCE而E是一個mV級的信號，一般為1~5V/m，S通常選用測量速度在0~3m/S因此*大測量電壓也只有在10mV左右，如果周圍的電磁干擾比較強，這將會在測量電*、線路中產生一個感應電動勢E此時實際測量電壓E=E+E‘E為介質流過污水管道流量計傳感器時產生的，E為上述兩個量的合成量，E較強時，干擾更為嚴重，則污水管道流量計就無法正常工作。
污水管道流量計有嚴格的屏蔽保護要求，電磁干擾可以通過良好的屏蔽保護和接地要求將其消除，但現場許多設備和接地系統不好，常常引起管道和設備存在一定的電位，合理和良好的接地是儀表抑制干擾的重要方法，應盡可能使各用電設備接地回路各自形成回路，減少電路與地線之間的電流耦合，恰當?shù)牟贾玫鼐€使耦合電流局限在盡可能小的范圍。為了解決外部電磁干擾這個問題，必須認真檢查各個工藝、設備電氣系統的接地和檢查儀表使用條件和外界環境引起的外部用電系統干擾源（如電焊機、電機、變壓器等）。
介質的流型紊亂，是引起污水管道流量計不穩定的又一因素之一，如果介質流過污水管道流量計的流動形狀不正，即'不穩定，這將導致vcEog不穩定，將引起污水管道流量計測量不穩定。我單位有一臺污水管道流量計安裝由于安裝空間的局限性，使得污水管道流量計的安裝沒有能夠按照技術要求執行，導致污水管道流量計前面的直管段不足，造成流過污水管道流量計的流型不正，而出現上述現象，為了解決這個問題修改了送液管道，嚴格按照污水管道流量計的技術要求安裝，保證了前后直管段，使得污水管道流量計的流型穩定，消除了不穩定的影響因素。
通過對我單位污水管道流量計應用中存在問題的處理，以及對這些問題產生之因素進行深入的研究，使得我們從中獲得了許多寶貴的知識和經驗，這些知識和經驗的積累，為我們掌握和應用該儀表提供了幫助。目前我單位的該類儀表運轉正常，基本上解決了不穩定和不準確等現象的發生。收穡日期：2009七6-3表1為應用鋰鹽陽*糊試驗的主要技術經濟指標對比指標鋰鹽糊電解槽普通糊電解槽平均電流強度（kA）平均槽電壓（V）電流效率（％）直流電單耗（kWh/tAO陽*糊單耗（k/tA1）碳酸鋰單耗（k/tA1）從表1統計結果看，鋰鹽糊電解槽的平均槽電壓均低于普通槽，而電流效率則高于普通槽。再比較直流電單耗指標，鋰鹽糊的電催化節能效果便一目了然了。
